پمپهای BB بهینه سازی شده توسط فاتک مطابق API 610

پمپهای between bearings پمپهایی هستند که محفظه بین یاتاقانها قرار دارد. از میان انواع پمپهای BB مطابق API 610 سه نوع پمپ در بهینه سازان فاتک بهینه سازی میشود و راندمان حجمی و هیدرولیک آنها تصحیح میگردد. سازنده اصلی این پمپها، گروه صنعتی پمپیران میباشد و این پمپها حتی در حالت بهینه سازی نشده نیز از راندمان و کیفیت بسیار بالایی برخوردار میباشند.

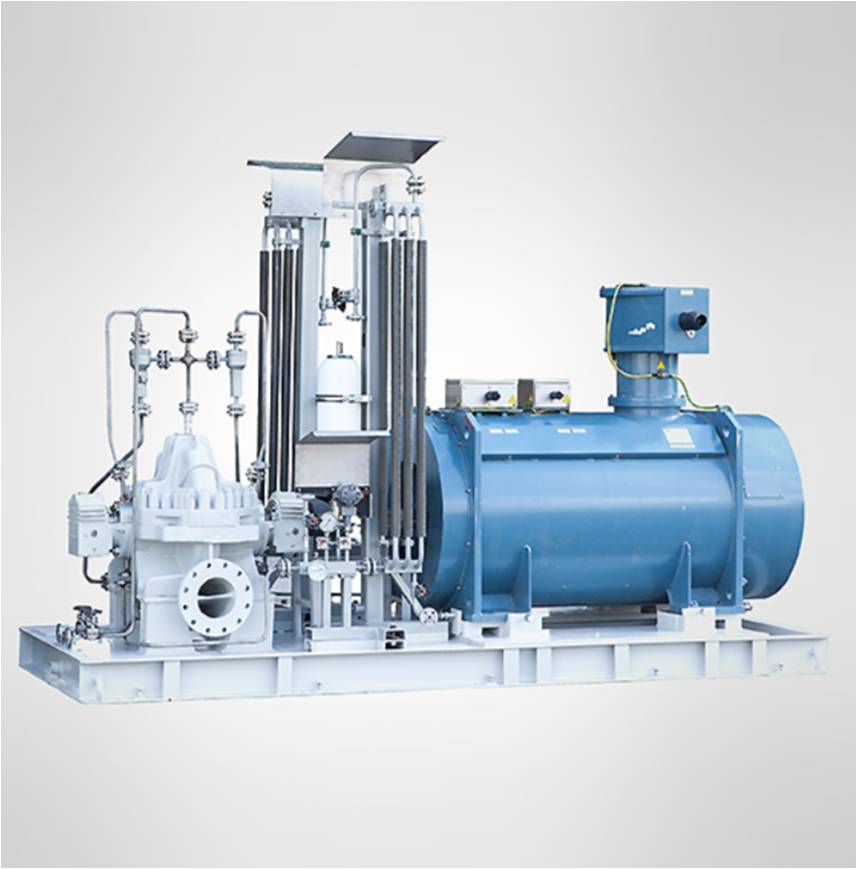

پمپ BB1

• مطابق API 610
• افقي و با محفظه حلزوني بین یاتاقانی
• محفظه پمپ با برش محوری میباشد و در نتیجه امکان تعویض اجزا به راحتی میسر میباشد.
• پمپ بصورت جدا از  موتور میباشد.
• فلنج رانش و مکش در یک راستا میباشد و در نیمه پایینی پمپ
• پروانه شعاعی، بسته و دارای دو ورودی میباشد.
• نيروهاي شعاعي و محوري توسط دو عدد بلبرينگ تماس زاویه ای و یک عدد رولربیرینگ تحمل مي شود.

قطر خروجی: 80 تا 7۰۰ میلیمتر

ظرفیت آبدهی: تا 90۰۰ متر مکعب در ساعت

ارتفاع: تا 250 متر

فشار تست: 30 بار

دمای سیال: 10- تا 260 درجه سانتیگراد

منحنی همپوشانی پمپهای BB1

پمپ BB3

• مطابق API 610
• افقي چند مرحله ای و با محفظه حلزوني بین یاتاقانی
• محفظه پمپ با برش محوری میباشد
• پمپ بصورت جدا از  موتور میباشد.
• فلنج رانش و مکش در نیمه پایینی پمپ
•  آرایش پروانه ها بصورت پشت به پشت (جهت خنثی کردن نیروی محوری)
• پروانه طبقه اول دو مکشه
•  نيروهاي شعاعي و محوري توسط ترکیبی از یاتاقانهای هیدرودینامیکی و غلتشی
• نشت بند مکانیکال سیل مطابق API 682

قطر خروجی: 80 تا 4۰۰ میلیمتر

ظرفیت آبدهی: تا 32۰۰ متر مکعب در ساعت

ارتفاع: تا 2000 متر

فشار تست: مطابق API 610

دمای سیال: 20- تا 200 درجه سانتیگراد

منحنی همپوشانی پمپهای BB3

پمپ BB4

مطابق API 610 (کاملا پوشش نمیدهد)

محفظه افقي، طبقاتی و بین یاتاقانی

طبقات همراه با محفظه رانش و مکش توسط بست طبقات بسته میشوند

پمپ بصورت جدا از  موتور میباشد.

نيروهاي محوري توسط پیستون بالانس، دیسک بالانس و یاتاقان محوری خنثی میشود.

نشت بند مکانیکال سیل

قطر خروجی: 32 تا 3۰۰ میلیمتر

ظرفیت آبدهی: تا 20۰۰ متر مکعب در ساعت

ارتفاع: تا 700 متر

فشار تست: 1/5 برابر فشار کاری

دمای سیال: تا 120 درجه سانتیگراد
